玖容標準型氣液增壓缸氣路連接圖

玖容標準型氣液增壓缸氣路連接說明

一、增壓缸配件
1、ZG3/8”快速接頭4個；
2、1/2”消聲音器2個；
3、二位五通電磁閥2只；
4、12厘氣管4根(長度適中)

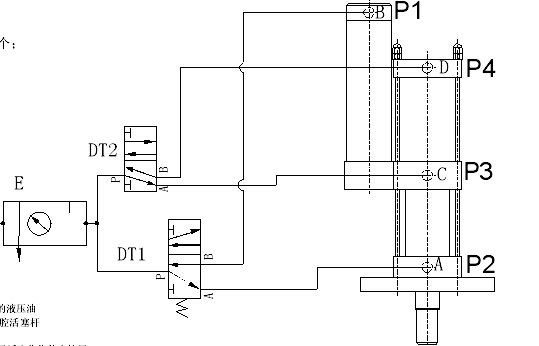

        玖容標準型氣液增壓缸氣路連接圖

二、動作程序
1、p2p3通氣，此時缸處于回升狀態(tài)。
2、p1p3通氣，p2排氣，壓縮空氣作用在儲油桶的液壓油表面，液壓油驅動預壓腔活塞作位移，并使預壓腔活塞桿軸端的模具抵觸工件。
3、p1斷氣，p4通氣，p3排氣。
，壓縮空氣作用在增壓活塞作位移，去擠壓預壓腔的液壓油，使液壓油膨脹，從而使預壓活塞桿軸段的模具保持高壓力去擠壓成型工作。
4、4.p3進氣，p4排氣。增壓缸增壓活塞回升，增壓活塞到位后，p2氣口進氣，預壓活塞回位，液壓油到儲油桶內，此時，一個動作完成。
