氣油轉換增壓缸出力大小與什么有關?
發布時間：2018-06-19
在選型的時候，很多人不知道所用的氣油轉換增壓缸出力大小，玖容氣油轉換增壓缸技術楊小姐今天為大家介紹下“氣油轉換增壓缸出力大小與什么有關?”。

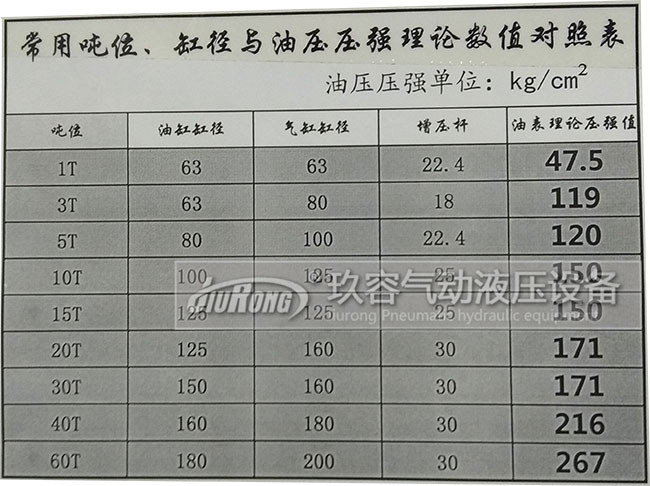

氣油轉換增壓缸出力大小與油缸缸徑、氣缸缸徑、增壓桿、壓強數值對照表
氣油轉換增壓缸是利用氣源壓力（P1）推動氣缸里的大面積活塞（A1），推力(F)從大面積活塞傳遞到小面積的增壓桿，推力(F)大小保持不變。再由小面積的增壓桿(A2)推動另一端的液壓油，液壓油受力后推動油缸里的小面積活塞（A3）帶到前軸沖壓工件，從而達到輸入低氣壓力產生高壓出力的增壓目的。
氣油轉換增壓缸高壓出力所用到的物理學和數學相關公式：
1、壓力(F)＝壓強(P)×面積(A)
2、面積(A)＝3.14×半徑×半徑
氣缸里的大面積活塞（A1）推力F＝P1×A1＝P2×A2,得出液壓力P2＝(A1÷A2)×P1
小面積活塞（A3）帶到前軸的最終高壓出力F3＝P2×A3＝(A1÷A2)×P1×A3＝氣缸半徑×氣缸半徑÷增壓桿半徑÷增壓桿半徑×輸入氣源壓力（P1）×3.14×油缸半徑×油缸半徑
從上面公式不難看出|：氣油轉換增壓缸出力大小與壓強；氣缸半徑、輸入氣源壓力大小、油缸半徑成正比；氣油轉換增壓缸出力大小與增壓桿半徑成反比。
